Vì sao cần nhìn xuống dưới bề mặt?
Rò rỉ kéo dài có thể cuốn trôi hạt mịn, tạo hốc rỗng và làm mất đỡ dưới sàn, đường hoặc sân bãi. Nếu chỉ sửa bề mặt mà không xác định đường dẫn nước và phạm vi nền bị ảnh hưởng, hiện tượng lún hoặc nứt có thể tái diễn. GPR giúp thu hẹp vùng cần kiểm tra mà không phải đào mở toàn bộ khu vực.
GPR biến tín hiệu thành bản đồ bất thường như thế nào?
GPR phản ứng với sự thay đổi về hằng số điện môi và độ dẫn điện. Đường ống, ranh giới vật liệu, vùng bị xáo trộn, độ ẩm và hốc rỗng có thể tạo ra kiểu phản xạ khác biệt. Dữ liệu trên nhiều tuyến được xử lý và đối chiếu để lập bản đồ vị trí, hình học và mức độ ưu tiên của bất thường.
Hỗ trợ điều tra rò rỉ
Trong điều tra rò rỉ, GPR có thể: xác định tuyến ống trước; tìm vùng phản ứng khác biệt quanh tuyến; so sánh theo thời gian khi điều kiện cho phép; và hướng dẫn vị trí đo hoặc đào kiểm chứng. Đây là bằng chứng hỗ trợ, không phải cam kết phát hiện trực tiếp mọi điểm rò.
Nhận diện dấu hiệu xói ngầm và mất đỡ
Trong điều tra xói ngầm, GPR có thể hỗ trợ nhận diện hốc rỗng, vùng mất tiếp xúc dưới bản sàn, đất bị xáo trộn hoặc mất đồng nhất, và dấu hiệu rửa trôi dọc tuyến thoát nước. Phát hiện sớm giúp tập trung kiểm tra và sửa chữa trước khi mất đỡ phát triển thành lún, nứt hoặc sụp cục bộ.
Ứng dụng GS8000 trong quy trình khảo sát

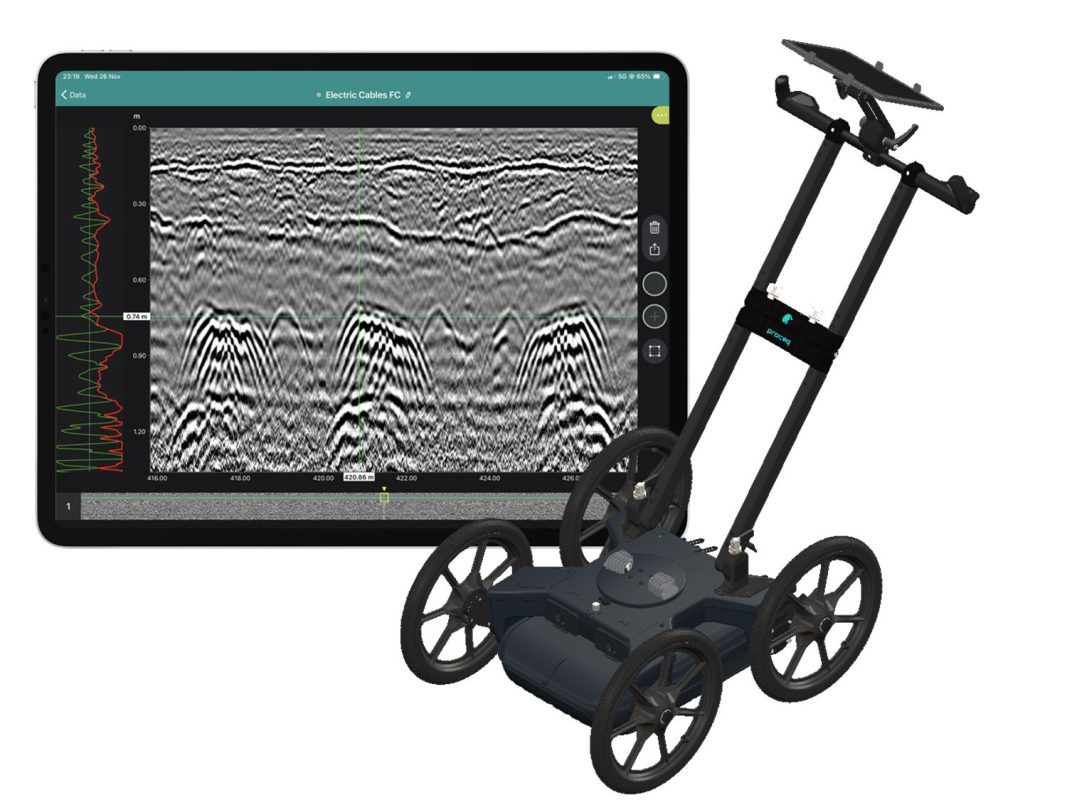

GS8000 kết hợp GPR SFCW băng siêu rộng, hiển thị 2D/3D theo thời gian thực và định vị GNSS để hỗ trợ nhận diện, số hóa và lập bản đồ các đối tượng dưới bề mặt. Với khảo sát tuyến ống hoặc vùng nghi ngờ xói ngầm, dữ liệu có thể được xem ngay tại hiện trường, gắn vị trí và chuyển sang CAD/GIS để phục vụ kiểm chứng và thiết kế sửa chữa.
Các ứng dụng do nhà sản xuất công bố gồm dò tìm và lập bản đồ hạ tầng ngầm, an toàn đào đất, phòng tránh hư hại, khảo sát địa vật lý, kiểm tra đường và cầu, và điều tra các bất thường dưới bề mặt. Kết quả vẫn phải được chuyên gia diễn giải theo điều kiện nền và xác nhận bằng phương pháp bổ sung khi cần.
Quy trình khảo sát và kiểm chứng
Một chương trình hiệu quả thường gồm: rà soát hồ sơ; xác định câu hỏi kỹ thuật; chọn thiết bị và lưới khảo sát; thu thập dữ liệu có định vị; xử lý và phân loại bất thường; kiểm chứng mục tiêu; sau đó thiết kế sửa chữa. Tùy điều kiện, bước xác nhận có thể dùng dò âm, thử áp, đo ẩm, ảnh nhiệt, điện trở suất, camera, chất đánh dấu, hố kiểm tra hoặc khoan.
Giới hạn diễn giải
GPR bị hạn chế trong đất sét, môi trường mặn hoặc dẫn điện cao, nền bão hòa, khu vực có cốt thép hoặc hạ tầng quá dày, và đối với mục tiêu quá sâu. Vì vậy báo cáo phải nêu rõ độ tin cậy và giới hạn thay vì diễn giải tín hiệu như bằng chứng tuyệt đối.
Giá trị thực tiễn
Giá trị lớn nhất của GPR là chuyển một vấn đề ẩn dưới nền thành bản đồ bất thường có thể hành động: giảm đào thăm dò, ưu tiên điểm kiểm chứng và cung cấp cơ sở tốt hơn cho quyết định sửa chữa.
Tài liệu kỹ thuật tham khảo
- Seol et al. (2007), water leakage from artificial sandy ground.
- Controlled comparison of GPR, TDR and ERT for buried-pipe leakage.
- Halimshah et al. (2015), controlled GPR water-leak experiments.
- Thitimakorn et al. (2016), road-subsurface void detection.
- Xu et al. (2010), subsurface defects in dikes and dams.
- FHWA, Application of Geophysical Methods to Highway Related Problems.
